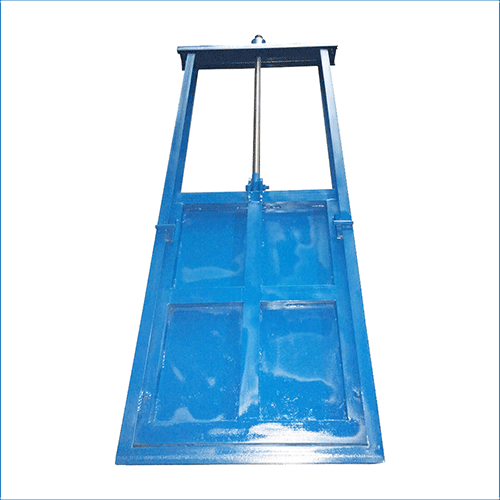

鋼制渠道閘門說明

　　渠道閘門是雙金閥門公司引進國外先進技術生產的產品，廣泛應用于自來水廠、污水廠、排灌、排澇、石油、化工、冶金、環保、電力、塘堰等場合。作為截止、調節流量和控制水位之用。其工作介質為常溫下的原水，清水，污水。

　　一、概述：

　　該產品系我公司的主導產品，它采用機械加工面直接止水，止水效果顯著。閘門結構合理，便于安裝，操作簡便，靈活，易于管理、耐腐蝕。

　　二、使用范圍及用途：

　　鋼制渠道閘門是水利水電工程中各種渠道上的控制性設備，廣泛應用于中小型水利水電、市政給排水工程、水產養殖、農田灌溉等水利工程。它是用于開啟控制水位，調節流量的作用。

　　三、結構及特點：

　　1.重量輕:約為普通閘門的1/3重量。

　　2.耐腐蝕:耐酸堿及耐大部分腐蝕性化學品及污水、海水等。

　　3.密封性好:采用橡膠軟密封，密封效果好。

　　4.力矩小:由于閘板重量輕，且閘板與道軌板之間摩擦阻力小，故操作力矩小。

　　5.壽命長:閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。

　　6.維修方便:若經多年使用后出現泄漏現象，只需將閘板吊起，調換門框上橡膠密封圈即可，省時省力，維修成本低。

　　7.手動操作:采用螺桿式啟閉操作，操作方便、輕巧、可靠。

　　8.電動操作:電動控制裝置，定位精確、操作輕巧、易實現自控和遠控

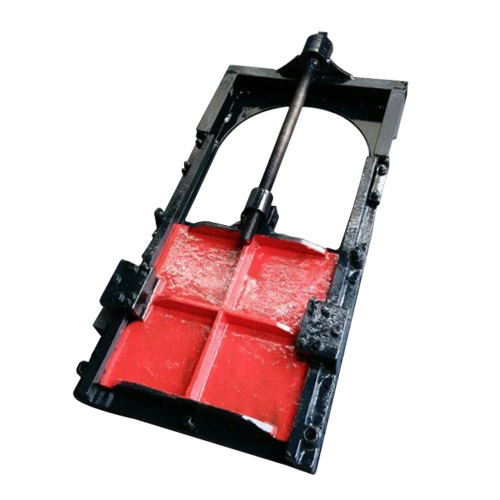

　　鋼制渠道閘門由閘板、閘框、壓板、止水銷、吊鼻等組成。按結構形式分為：PGZ整體式和組合式兩種。閘門在啟閉機的作用（手動和電動）下，使閘板在閘框的止水面上上下下滑動，完成開放和關閉的過水孔口，閉緊止水銷可使止水面有效貼合，以保證中水效果，實現良好的止水目的。每米長度的滲水量不超過0.03升/秒。

　　四、閘門的安裝與調整：

　　1、在閘門安裝前，首先檢查各部連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應以加固。

　　2、檢查主立框與附框、主立框與橫框、閘板與閘框連接的止水面是否有錯位，如有錯位則松動聯結螺栓將止水面調整在同一平面內。

　　3、閘門需要整體安裝，嚴禁拆開安裝。

　　4、安裝調整，閘門的一期工程基礎布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位，穿好各調整螺栓并擰緊，找好閘門前后、左右的正確位置，找直找平，用拉線加以固定，然后調整螺栓與工程鋼筋焊接，再用塞尺檢測確保各止水面的間隙在0.3mm以下，最后可進行二期澆注。

　　五、使用與保養

　　1、閘門在啟閉時應注意閘板的上、下極限位置，以免損壞閘門或啟閉機。

　　2、閘門在啟閉機過程中如有異常情況應立即停止使用并及時檢查處理。

　　3、閘門在使用中應進行防銹處理，并定期在止水面上抹黃油，以保證啟閉時閘板與閘框的止水結合面光滑。

　　4、閘門關閉時在距底面100mm處，將閘門暫停1分鐘，利用門底激流沖底槽內的雜物后再將閘門關閉。
